HRC 52-55 Ατσάλι Εργαλείων Λεπίδες Περιστροφικού Κόφτη | SENDA

Η SENDA κατασκευάζει προσαρμοσμένες λεπίδες περιστροφικής σχιστήρας από χάλυβα εργαλείων HRC 52 ̇ 55 για διαμήκη σχισμή μεταλλικών κυλίνδρων, φύλλων και ταινιών υπό επιβεβαιωμένες συνθήκες υλικού και λειτουργίας.

Η εξωτερική διάμετρος της λεπίδας, η εσωτερική διάμετρος, το πάχος, η κοπής και η δομή τοποθέτησης μπορούν να κατασκευαστούν σύμφωνα με τα σχέδια, τις υπάρχουσες λεπίδες, τα δείγματα ή τις διαστάσεις της άμμου.Η επιλογή του προϊόντος λαμβάνει υπόψη όχι μόνο το εύρος σκληρότητας HRC 52·55 αλλά και την ποιότητα χάλυβα εργαλείου, κατάσταση θερμικής επεξεργασίας, ακρίβεια λεπίδας, διαμόρφωση εργαλείων και υπάρχοντα προβλήματα κοπής.

Σημαντικά σημεία του προϊόντος

• Τύπος λεπίδας: άνω και κατώτερες λεπίδες περιστρεφόμενης σχάρας
• Υλικό: Χάλυβας εργαλείου που επιλέγεται σύμφωνα με την εφαρμογή κοπής
• Τελική σκληρότητα: HRC 52·55
• Προσαρμοσμένες διαστάσεις: Εξωτερική διάμετρος, εσωτερική διάμετρος και πάχος
• Προσαρμοσμένες δομές: Τμήμα κοπής, κλειδαρόπεδο, διάδρομος και στοιχεία τοποθέτησης
• Υποστηρικτικά εργαλεία: Διαχωριστικά, δαχτυλίδια από καουτσούκ ή PU, πέλματα ρύθμισης και δαχτυλίδια αποκόλλησης από χάλυβα
• Βάση κατασκευής: σχέδιο, δείγμα, υπάρχουσα λεπίδα ή δεδομένα μηχανής

Επισκόπηση του προϊόντος

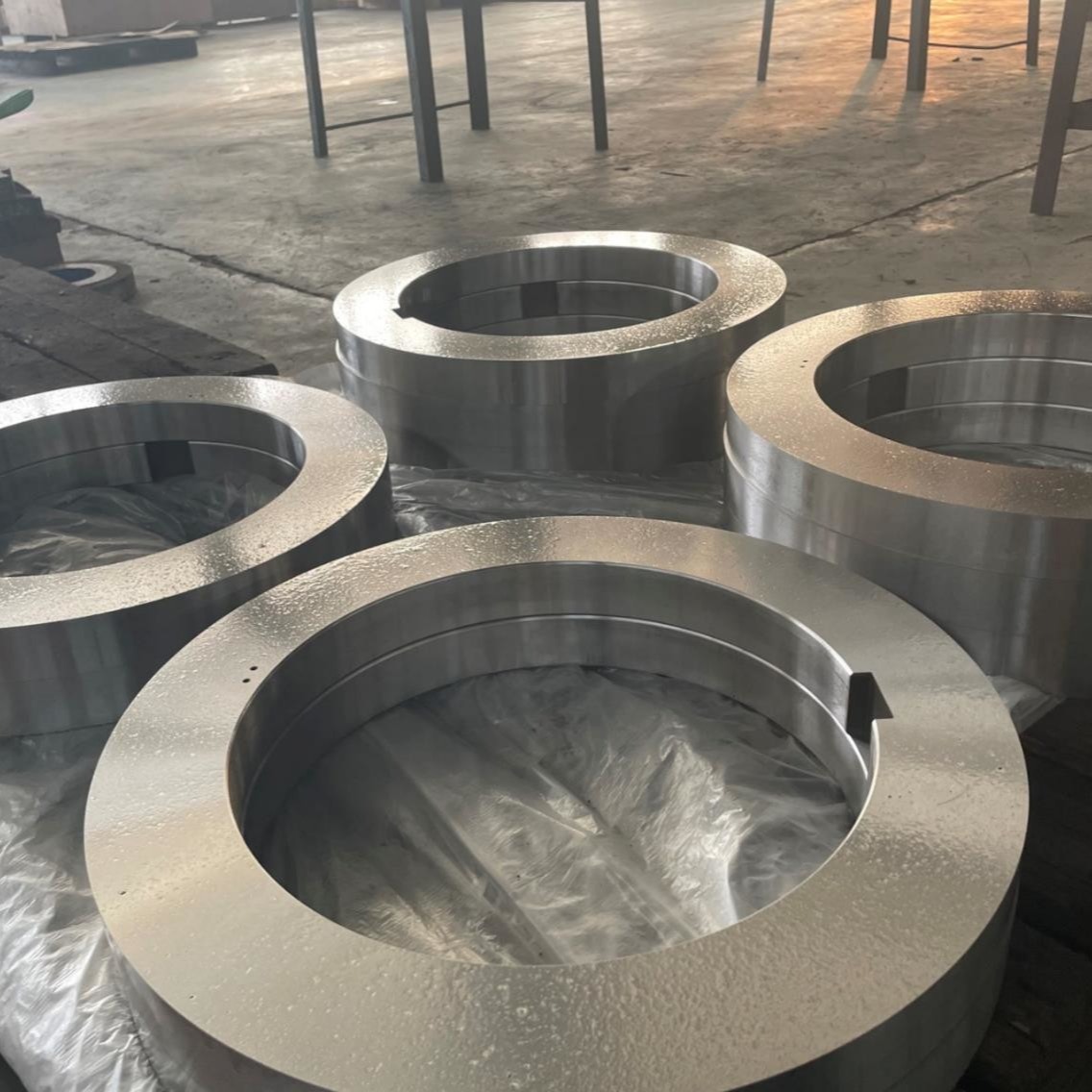

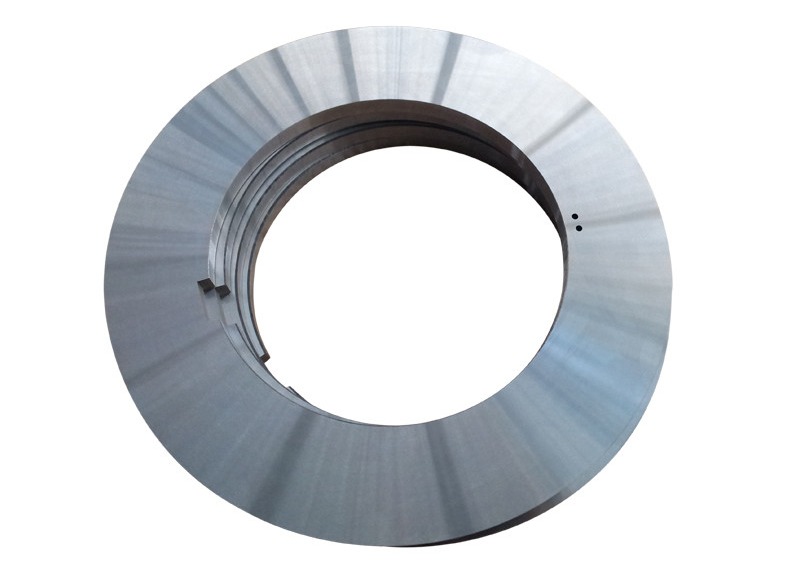

Οι ροτατικές λεπίδες σχιστήρα από χάλυβα εργαλείων HRC 52 ̇ 55 εγκαταστάνονται στις άνω και κάτω άκρες μιας γραμμής σχιστήρα.Μεταλλικές περιστροφές ή ταινίες περνάνε ανάμεσα στις λεπίδες και διακόπτονται συνεχώς σε διαμήκη κατεύθυνση μέσω ελεγχόμενης οριζόντιας ελευθέρωσης και επικαλύψεως λεπίδων.

Οι λεπίδες αυτές λειτουργούν συνήθως ως μέρος ενός ολοκληρωμένου συστήματος εργαλείων κοπής και όχι ως μεμονωμένα κοπτικά στοιχεία.Δαχτυλίδια PU ή καουτσούκ, και ατσάλινα δαχτυλίδια στριπτιζέζ.

Τα πλήρη χειριστήρια συναρμολόγησης εργαλείων:

• Θέσεις των λεπίδων στις άκρες
• Τελειωμένα πλάτη ταινιών
• Οριζόντια διαφορά μεταξύ της άνω και της κάτω λεπίδας
• Επικάλυψη λεπίδων
• Κράτηση, καθοδήγηση και αποδέσμευση ζώνης
• Συγκεντρωτική ακρίβεια διαστάσεων σε πολλαπλές θέσεις κοπής

Οι επιδόσεις των σχιστολιθικών λεπίδων από χάλυβα εργαλείου HRC 52 ̇ 55 εξαρτώνται, επομένως, από κάτι περισσότερο από την ίδια τη σκληρότητα.και το σύνολο εργαλείων πρέπει να λειτουργούν μαζί.

Τι σημαίνει το HRC 52 ̇55 για μια στροφική λεπίδα σχιστήρα;

Το HRC 52 ̇55 είναι το εύρος τελικής σκληρότητας που καθορίζεται για αυτή τη διαμόρφωση της λεπίδας σχιστήρα στροφής από χάλυβα εργαλείου.Δεν είναι κλάση χάλυβα εργαλείου και δεν θα πρέπει να αντιμετωπίζεται ως η τυποποιημένη σκληρότητα για κάθε στροφική σχιστήρα λεπίδα.

Η καταλληλότητα αυτού του εύρους σκληρότητας εξαρτάται από διάφορους παράγοντες:

• Ειδική ποιότητα χάλυβα εργαλείου
• Κατάσταση εξάντλησης, θέρμανσης και ανακούφισης από το άγχος
• Κατηγορία του υλικού που κόβεται
• Δυνατότητα τράβηξης και πάχος υλικού
• Εξωτερική διάμετρος λεπίδας, εσωτερική διάμετρος και πάχος
• Τελευταία γεωμετρία
• Ταχύτητα κοπής και φορτίο λειτουργίας
• Αν η υπάρχουσα βλάβη είναι φθορά, παραμόρφωση άκρων ή θραύση

Δύο λεπίδες με την ίδια σκληρότητα HRC 52 ̇ 55 μπορεί να έχουν διαφορετικές επιδόσεις όταν οι κλάσεις χάλυβα, οι δομές θερμικής επεξεργασίας, οι διαστάσεις ή οι γεωμετρικές άκρες τους είναι διαφορετικές.

Ισορροπία Ανάμεσα στην Δυσκαρδία, την Ακαμψία και την Αντοχή στην Φόρεση

Οι στροφικές λεπίδες σχιστήρα από χάλυβα εργαλείου πρέπει να ισορροπούν:

• Σκληρότητα
• Δυνατότητα
• Δύναμη
• Αντίσταση φθοράς
• Διατήρηση των άκρων
• Σταθερότητα διαστάσεων

Η ανεπαρκής αντοχή μπορεί να οδηγήσει σε μικροτσίπ, θραύσματα ή ρωγμές, ενώ η ανεπαρκής σκληρότητα ή αντοχή στην φθορά μπορεί να οδηγήσει σε παραμόρφωση της άκρης, ταχεία φθορά και συχνή επανόρθωση.

Επομένως, η τιμή HRC από μόνη της δεν αρκεί για να προσδιοριστεί αν μια λεπίδα είναι κατάλληλη για μια συγκεκριμένη γραμμή κοπής.

Χρησιμοποιήσεις HRC 52 ̇55 Εργαλειοποιητικών Σιδηροδρομικών Ροτοριακών Σχοινιών

Σιδηροτροχιακή διαμήκη κοπή

Οι λεπίδες αυτές μπορούν να χρησιμοποιηθούν για τη συνεχή διαίρεση ευρείων σπείρων χάλυβα σε στενότερες λωρίδες.και απαιτούμενη κατάσταση της άκρης.

Τρίψιμο φύλλων και ταινιών μετάλλου

Για τη διαμήκη κοπή επιβεβαιωμένων εφαρμογών χαρτών και ταινιών μετάλλου, μπορούν να εξεταστούν στροφικές λεπίδες σχιστήρα από χάλυβα εργαλείου HRC 52 ̇ 55.και το σχεδιασμό άκρων πρέπει να αντιστοιχεί στο πραγματικό φορτίο κοπής.

Σιδηροδρομικές γραμμές με πολλά μαχαίρια

Σε γραμμές κοπής με πολλά μαχαίρια, πολλές λεπίδες, διαχωριστικά και σχοινιά τοποθετούνται στην ίδια άμμο.πρέπει να ελέγχεται το συσσωρευμένο διαμετρικό σφάλμα του συνόλου των εργαλείων.

Η κακή συσσωρευμένη ακρίβεια μπορεί να προκαλέσει διαφορετικές θέσεις κοπής να έχουν διαφορετικά κενά και αποτελέσματα πλάτους λωρίδας.

Τεχνική επεξεργασία

Για τον τρυπάνι των ακρών των κυλίνδρων, πρέπει να λαμβάνονται υπόψη από κοινού οι ακόλουθοι παράγοντες:

• Δάχος υλικού
• Τελευταία κατάσταση
• Οριζόντια διαφάνεια
• Επικάλυψη λεπίδων
• Απαιτούμενη ποιότητα άκρων
• Μέθοδος αποδέσμευσης από το άκρο των απορριμμάτων

Προστασία των υλικών θερμής έλασης και κρύας έλασης

Οι στροφικές λεπίδες σχιστήρα από χάλυβα εργαλείων HRC 52 ̇55 μπορούν να αξιολογηθούν για συγκεκριμένες εφαρμογές υλικών θερμής ή ψυχρής έλασης.Οι όροι "θερμό" και "ψυχρό" δεν αρκούν για να προσδιοριστεί η σωστή διαμόρφωση της λεπίδας..

Η αξιολόγηση θα πρέπει επίσης να περιλαμβάνει:

• Κατηγορία υλικού
• Περιοχή πάχους
• Δυνατότητα τράβηξης
• Κατάσταση της επιφάνειας
• Ταχύτητα κοπής
• Φορτίο κοπής
• Υφιστάμενη κατάσταση βλάβης λεπίδας

Συχνά προβλήματα με HRC 52 ̇55 εργαλεία από χάλυβα περιστρεφόμενες λεπίδες σχιστήρα

Τελευταία τεχνολογία θραύσης ή μικροτσίπωσης

Τυπικά Συμπτώματα

• Μικρές τοπικές εγκοπές εμφανίζονται στην άκρη της κοπής
• Το θραύσιμο συμβαίνει επανειλημμένα στην ίδια περιφερειακή θέση
• Η βλάβη εμφανίζεται όπου οι άνω και κάτω λεπίδες έρχονται σε επαφή
• Η βλάβη στην άκρη αναπτύσσεται μετά από σύντομη περίοδο λειτουργίας
• Η θραύση επιστρέφει στην ίδια θέση μετά την επανακόψη

Πιθανές Αιτίες

• Η αντοχή του χάλυβα εργαλείου δεν αντιστοιχεί στις συνθήκες λειτουργίας
• Η διαμόρφωση HRC 52·55 δεν είναι κατάλληλη για την επιλεγμένη κλάση χάλυβα
• Η θερμική επεξεργασία ή η θέρμανση δεν ελέγχεται κατάλληλα
• Γεωμετρία άκρου δεν ταιριάζει με το φορτίο κοπής
• Η οριζόντια διαφορά είναι πολύ μικρή.
• Η αλληλεπικάλυψη των λεπίδων είναι υπερβολική.
• Η προσαρμογή από το τρύπα στην πλώρη είναι ασταθής.
• Η εκροή της κορυφής είναι υπερβολική.
• Η ταινία περιέχει συγκόλληση, ξένο υλικό ή ξαφνικές αλλαγές πάχους

Κατεύθυνση επιθεώρησης

Ο χάλυβας του εργαλείου, η σκληρότητα, η θερμική επεξεργασία, η γεωμετρία της κοπής, η οριζόντια διαφορά, η επικαλύπτωση και η κατάσταση της πτέρυγας πρέπει να ελέγχονται μαζί.Η θραύση δεν πρέπει να αντιμετωπίζεται μόνο με αύξηση ή μείωση της σκληρότητας.

Γρήγορη φθορά της λεπίδας ή συχνή επανόρθωση

Τυπικά Συμπτώματα

• Η κορυφή γίνεται αμβλύ γρήγορα.
• Το ύψος του μπουρ αυξάνεται καθώς συνεχίζεται η παραγωγή
• Τα χρονικά διαστήματα επανακόλλησης γίνονται μικρότερα
• Διαφορετικές περιοχές της ίδιας λεπίδας φθαρούν με διαφορετικό ρυθμό
• Οι λεπίδες μέσα στο ίδιο σύνολο εργαλείων δείχνουν ασυνεπή φθορά.

Πιθανές Αιτίες

• Ανεπαρκής αντοχή στην φθορά του επιλεγμένου χάλυβα εργαλείου
• Η HRC 52 ̇55 δεν αντιστοιχεί στις τρέχουσες συνθήκες φθοράς
• Το υλικό της σχισμής έχει υψηλή αντοχή ή συσσωρευτικότητα
• Η θερμική επεξεργασία είναι ασταθής
• Ταχύτητα κοπής ή συνεχές φορτίο λειτουργίας υψηλή
• Η λανθασμένη ανοιχτότητα δημιουργεί υπερβολική τριβή
• Η ακρίβεια της λεπίδας ή της κορυφής προκαλεί τοπική φθορά

Κατεύθυνση επιθεώρησης

Το πρώτο βήμα είναι να γίνει διάκριση μεταξύ:

• Ομοιόμορφη αμβλύνση των άκρων
• Εναμερή φθορά
• Τοποθετημένη περιφερειακή φθορά
• Η ρούχα επαφής μεταξύ της άνω και της κάτω λεπίδας
• Ασυνήθιστη φθορά σε συγκεκριμένες θέσεις εργαλείων

Όταν η πρωταρχική βλάβη είναι η σταθερή ταχεία και ομοιόμορφη φθορά και όχι η θραύση, μπορεί να χρειαστεί να αξιολογηθεί μια άλλη ποιότητα χάλυβα εργαλείου, εύρος σκληρότητας ή υλικό λεπίδας.

Αύξηση των Σκοπών

Η αύξηση των εκτόξευσης δεν σημαίνει απαραίτητα ότι το HRC 52 ̇55 είναι πολύ χαμηλό.

Πρέπει επίσης να ελέγχονται οι ακόλουθες συνθήκες:

• Τελευταία μόδα
• Η οριζόντια ελευθέρωση είναι πολύ μεγάλη ή πολύ μικρή
• Ομοιότητα και παράλληλος χαρακτήρας της λεπίδας
• Συσσωρευμένα σφάλματα από διαχωριστικά και σκιές
• Κατάσταση του ώμου της πτέρυγας και εκροή λειτουργίας
• Αλλαγές στο πάχος ή στην αντοχή της ταινίας
• Η σειρά εργαλείων και η κατάσταση κλεισίματος

Επικοινωνία άνω και κάτω λεπίδας

Ακόμη και όταν ο χάλυβας εργαλείου και η σκληρότητα HRC 52·55 είναι κατάλληλες, οι άνω και κάτω λεπίδες ενδέχεται να έρχονται σε επαφή λόγω:

• Ανεπαρκής επίπεδης
• Ανεπαρκής παράλληλος
• Αισθητή προσαρμογή από το τρύπα στο πέλμα
• Υπερβολικό σφάλμα συγκεντρότητας ή εκροή
• Η οριζόντια ελευθέρωση είναι πολύ μικρή
• Συγκεντρωτικό σφάλμα διαχωρισμού
• Ανισόμορφη πίεση κλεισίματος
• Κακή κατάσταση του ώμου της αμπέρ

Η επαφή με την λεπίδα μπορεί να έχει ως αποτέλεσμα:

• Τεχνολογίες κοπής
• Ασυνήθιστη τριβή και θερμότητα
• Τοποθετημένη χρήση
• Βλάβη από λεπίδα
• Παύση παραγωγής και επαναφορά εργαλείων

Ασταθές πλάτος σχισμής

Όταν η πλάτος της λωρίδας μεταβάλλεται στο ίδιο σύνολο εργαλείων, πρέπει να ελέγχονται τα ακόλουθα:

• Συνέχεια πάχους λεπίδας
• Μονάδα διαχωρισμού
• Συμφωνία προσαρμογής
• Συγκεντρωτικές διαστάσεις εργαλείων
• Κατάσταση του ώμου της πορείας
• Πίεση κλεισίματος
• Τράβηξη ταινίας και παρακολούθηση

Τα προβλήματα αυτά σχετίζονται κυρίως με την ακρίβεια των εργαλείων και τις συνθήκες συναρμολόγησης.

Γιατί η Δυσκολία Μόνο της Δεν Μπορεί να Λύσει Τα Σπαρακτικά Προβλήματα

Το HRC 52 ̇55 περιγράφει τη σκληρότητα της λεπίδας, αλλά η πραγματική απόδοση μιας λεπίδας περιστροφικής σχάρας ελέγχεται από διάφορους παράγοντες αλληλεπίδρασης.

Ως εκ τούτου, η καταλληλότητα των στρογγυλών λεπίδων σχιστήρα από χάλυβα εργαλείου HRC 52 ̇ 55 θα πρέπει να προσδιορίζεται μέσω πλήρους αξιολόγησης των συνθηκών του υλικού και της μηχανής.

Ειδικές προδιαγραφές HRC 52 ̇ 55 για την λεπίδα σχιστήρα περιστροφής από χάλυβα εργαλείου

Αναφορά ανοχής κατασκευής

Οι τελικές απαιτήσεις ακρίβειας εξαρτώνται από την εξωτερική διάμετρο της λεπίδας, το πάχος, το χάλυβα εργαλείου, τη δομή και τις απαιτήσεις παραγγελίας.

Σημειώσεις

• Μια ανοχή πάχους ± 0,001 mm δεν ισχύει για κάθε μέγεθος λεπίδας.
• Οι απαιτήσεις επίπεδης φύσης ποικίλλουν ανάλογα με τη διάμετρο και το πάχος της λεπίδας.
• Το Ra 0,1 μm είναι ένα γυαλισμένο φινίρισμα διαθέσιμο για τα ισχύοντα μεγέθη λεπίδων.
• Οι απαιτήσεις για την ανοχή τρύπησης, την ομόκεντροτητα, την εκροή και το κλειδί πρέπει να επιβεβαιώνονται ξεχωριστά από το σχέδιο.

Πώς λειτουργούν οι λεπίδες HRC 52 ̇55 Rotary Tool Steel Slitter;

1. Οι άνω και κατώτερες λεπίδες τοποθετούνται στις αντίστοιχες γωνίες τους.
2. Ακριβείς διαχωριστές καθορίζουν τις θέσεις των λεπίδων και το πλάτος των τρυπών.
3. Τα στρώματα ρύθμισης παρέχουν λεπτές διορθώσεις διαστάσεων στο σύνολο εργαλείων.
4. Οι άνω και κατώτερες λεπίδες ρυθμίζονται με την απαιτούμενη οριζόντια ελευθέρωση.
5. Η ελεγχόμενη επικάλυψη της λεπίδας παράγει συνεχή περιστρεφόμενη κοπή.
6. Τα δαχτυλίδια από καουτσούκ, PU ή χάλυβα βοηθούν στην κράτηση, καθοδήγηση και εκκένωση της ταινίας.

Κατά τη διάρκεια της λειτουργίας, η κοπής χάλυβα εργαλείου HRC 52 55 υποβάλλεται σε πίεση κοπής, τριβή και τοπικά φορτία.ακατάλληλη φθορά, ή σπασμούς ακόμη και όταν το υλικό της λεπίδας και η σκληρότητα είναι κατάλληλα.

Εργαλεία υποστήριξης για ροτατικές λεπίδες HRC 52·55

Διαχωριστικά από χάλυβα ακριβείας

Οι διαχωρισμοί ακριβείας ελέγχουν τις θέσεις των λεπίδων στην πρύμνη και καθορίζουν τα πλάτη των τρυπών.Η ακρίβεια του διαχωριστή επηρεάζει άμεσα τις διαστάσεις των συσσωρευμένων εργαλείων και την πραγματική ανοιχτή θέση σε κάθε θέση κοπής.

Δαχτυλίδια PU ή καουτσούκ

Τα δαχτυλίδια PU ή καουτσούκ βοηθούν στην κράτηση της ταινίας, την καθοδήγηση, την εκκένωση του υλικού και την προστασία της επιφάνειας.Το υλικό και η σκληρότητα των δακτυλίων πρέπει να επιλέγονται σύμφωνα με το υλικό σχισμής και τις συνθήκες λειτουργίας..

Προσαρμογή Σιμ

Τα πλαίσια ρύθμισης παρέχουν λεπτές διορθώσεις στη διάταξη εργαλείων και τις θέσεις της λεπίδας.

Δαχτυλίδια απομακρυντή από χάλυβα

Τα δαχτυλίδια απορρίψεως χάλυβα μπορούν να καθοδηγούν και να εκφορτώνουν στενές λωρίδες ή λεπτό υλικό.και δομή μηχανής.

Αρχή ελέγχου εργαλείων

Μια κατάλληλη σκληρότητα HRC 52 ̇ 55 δεν μπορεί να αντισταθμίσει την εσφαλμένη διαφάνεια, το σφάλμα διαχωρισμού, την εκροή της πτέρυγας ή την ασταθή συναρμολόγηση εργαλείων.

Πληροφορίες που απαιτούνται για την επιλογή των λεπίδων σχιστήρα HRC 52·55

Το υλικό που σπάει

• Ονομασία και ποιότητα του υλικού
• Άλλα είδη, από υλικά χάλυβα ή χάλυβα
• Περιοχή πάχους υλικού
• Δυνατότητα τράβηξης ή αντοχής
• Απαιτήσεις επιφάνειας και άκρου κοπής

Πληροφορίες για την λεπίδα και τη μηχανή

• Εξωτερική διάμετρος
• Εσωτερική διάμετρος
• Μονόμετρο
• Διάμετροι της πτέρυγας
• Μοντέλο μηχανής κοπής
• Ταχύτητα κοπής
• Διάμετρος λωρίδας στόχου
• Υφιστάμενη οριζόντια διαφορά και επικαλύψεις

Τρέχουσα απόδοση λεπίδας

• Τρέχον υλικό λεπίδας
• Δυσκαρδότητα φτυάρας ρεύματος
• Χρόνος λειτουργίας ή διάστημα επανακόλλωσης
• Υφιστάμενα θραύσματα, σπασμοί, άνιση φθορά ή επαφή με λεπίδα
• Αν η φθορά είναι ομοιόμορφη ή τοπική
• Κατάσταση του υφιστάμενου υλικού κοπής και σχισμής

Υποστηρικτικές απαιτήσεις εργαλείων

• Αλεξίσφαιρο
• Προδιαγραφές διασταύρωσης
• Απαιτήσεις για δαχτυλίδια από καουτσούκ ή PU
• Απαιτήσεις προσαρμογής
• Απαιτήσεις για ατσάλινα δαχτυλίδια αποκόλλησης
• Δομή κλειδώματος και συνθήκες στοίβας

Αυτές οι παραμέτροι χρησιμοποιούνται για τον προσδιορισμό του χάλυβα εργαλείου, των απαιτήσεων θερμικής επεξεργασίας, της διαμετρικής ακρίβειας, της γεωμετρίας άκρων και της πλήρους διαμόρφωσης του εργαλείου.

Τελειωμένη επαλήθευση σκληρότητας

Η τελική σκληρότητα αυτής της διαμόρφωσης προϊόντος ελέγχεται με βάση το καθορισμένο εύρος HRC 52-55.

Η επιθεώρηση της σκληρότητας πρέπει να εξετάζεται μαζί με τον έλεγχο των διαστάσεων και της κατάστασης των ακτών.Δυνατότητα απομόνωσηςΗ κατάσταση της κοπής δεν πληροί τις απαιτήσεις του εργαλείου.

Οι απαιτήσεις επιθεώρησης μπορούν να περιλαμβάνουν:

• Τελική σκληρότητα
• Δάχος
• Πλατεία
• Παράλληλος
• Διάμετρος τρύπησης
• Συγκέντρωση ή εκροή
• Κατάσταση της επιφάνειας
• Τελική ακεραιότητα

Πότε θα πρέπει να επανεξεταστεί η HRC 52·55;

Μπορεί να χρειαστεί να αξιολογηθεί άλλο εύρος σκληρότητας ή υλικό λεπίδας όταν:

• Η πρωταρχική αποτυχία είναι η γρήγορη και ομοιόμορφη φθορά και όχι η θραύση
• Το υλικό της σχισμής έχει υψηλή αντοχή ή συσσωρευτικότητα
• Η γραμμή λειτουργεί συνεχώς για μεγάλες περιόδους
• Απαιτείται μεγαλύτερη κατακράτηση
• Το υλικό είναι εξαιρετικά λεπτό και εξαιρετικά ευαίσθητο σε σπασμούς.
• Η εφαρμογή μπορεί να είναι πιο κατάλληλη για λεπίδες HSS ή καρβιδίου βολφραμίου
• Οι υφιστάμενες λεπίδες από χάλυβα εργαλείων HRC 52 ̇ 55 παραμένουν ασταθείς μετά τη διόρθωση των συνθηκών εργαλείων και μηχανών

Άλλα υλικά λεπίδων θα πρέπει να αναφέρονται εδώ μόνο για να διευκρινιστεί το όριο επιλογής.

Τυποποιημένες διαστάσεις και δομές στερέωσης

Οι ροτατικές λεπίδες σχιστήρα από χάλυβα εργαλείου HRC 52 ̇ 55 μπορούν να κατασκευαστούν με εξωτερικές διαμέτρους, διαστάσεις τρύπωσης, πάχους, κλειδιά, καμπύλες και δομές τοποθέτησης που είναι ειδικές για το έργο.

Αυτές οι δομικές λεπτομέρειες θα πρέπει να επιβεβαιώνονται σύμφωνα με τη διάταξη της πύλης και του εργαλείου και όχι να επιλέγονται ανεξάρτητα.Μια ακατάλληλη προσαρμογή του τρυπού ή η δομή του κλειδιού μπορεί να προκαλέσει ασταθή θέση, άνιση φόρτιση ή πρόσθετη ροή κατά τη λειτουργία.

Συνήθως εξετάζονται οι ακόλουθες πληροφορίες:

• Εξωτερική διάμετρος λεπίδας
• Διάμετρος και ανοχή της τρύπας
• Μονόμετρο
• Μέγεθος και θέση κλειδαριού
• Απαιτήσεις για το Chamfer
• Οπίσθια πλάτη και δομή κλειδώματος
• Κατεύθυνση περιστροφής, εφόσον ισχύει
• Υφιστάμενο σχέδιο ή δείγμα λεπίδας

Heat treatment and precision grinding are carried out with consideration for the blade dimensions and structure because large-diameter or thick tool steel blades may require additional control of deformation and dimensional stability.

Κατασκευή και επιθεώρηση

Χάλυβα εργαλείων και θερμική επεξεργασία

• Επισκόπηση της ποιότητας χάλυβα εργαλείου
• Προετοιμασία λευκών ή πλαστικών υλικών
• Θερμική επεξεργασία
• Επενδύσεις
• Θεραπεία κατά του στρες
• Τελειωμένη επιθεώρηση σκληρότητας σε HRC 52·55

Επεξεργασία ακριβείας

• Ακατέργαστη και τελική άλεση επιφάνειας
• Στρίψιμο τρυπών ακριβείας
• Στρίψιμο εξωτερικής διαμέτρου
• Τεχνικές επεξεργασίες αιχμής
• Μηχανικές επεξεργασίες για την κατασκευή σιδηροδρομικών οδών
• Επεξεργασία
• Απομαγνητισμός

Τμήματα επιθεώρησης

• Εξωτερική διάμετρος
• Εσωτερική διάμετρος
• Δάχος
• Σκληρότητα
• Πλατεία
• Παράλληλος
• Συγκέντρωση ή λειτουργική ροή
• Ακατέργαστη επιφάνεια
• Τελευταία κατάσταση
• Κλειδιά και στοιχεία τοποθέτησης

Τα στοιχεία ελέγχου και οι τιμές αποδοχής καθορίζονται σύμφωνα με το σχέδιο προϊόντος και τις απαιτήσεις παραγγελίας.

Γενικές ερωτήσεις

Τι είναι τα HRC 52 ̇55 ροταριακά σχιστήρες από χάλυβα εργαλείων;

Πρόκειται για στροφικές λεπίδες κοπής που κατασκευάζονται από συγκεκριμένο χάλυβα εργαλείου και θερμικά επεξεργασμένο σε HRC 52 ̇ 55.Εγκαθίστανται στις άνω και κάτω άγκυρες των γραμμών κοπής για επιβεβαιωμένο μεταλλικό σπείρωμαΕφαρμογές κοπής φύλλων και ταινιών.

Είναι η HRC 52·55 κατάλληλη για κάθε εφαρμογή κοπής σπειροειδών από χάλυβα;

Η καταλληλότητα εξαρτάται επίσης από την ποιότητα του υλικού, το πάχος, την αντοχή, τις διαστάσεις της λεπίδας, την ταχύτητα κοπής, την κατάσταση του μηχανήματος και τα τρέχοντα προβλήματα κοπής.

Γιατί οι σπαθίστρες από χάλυβα από εργαλεία HRC 52-55 εξακολουθούν να μπορούν να σπάσουν;

Η θραύση μπορεί να σχετίζεται με την αντοχή του χάλυβα εργαλείου, τη θερμική επεξεργασία, τη γεωμετρία της άκρης, την οριζόντια κάθαρση, την επικάλυψη της λεπίδας, την εκροή της πτέρυγας ή την μη φυσιολογική πρόσκρουση.

Μήπως η αύξηση των σπασμάτων σημαίνει ότι η HRC 52 ̇55 είναι πολύ χαμηλή;

Θα πρέπει επίσης να ελέγχεται η προηγμένη φθορά, η οριζόντια ελευθέρωση, η επίπεδητητα της λεπίδας, ο παράλληλος χαρακτήρας, το συσσωρευμένο σφάλμα εργαλείων και η κατάσταση της πτέρυγας.

Μπορεί κάθε στροφική λεπίδα σχιστήρα να επιτύχει ανοχή πάχους ± 0,001 mm;

Η διαθέσιμη ανοχή πάχους εξαρτάται από την εξωτερική διάμετρο της λεπίδας, το πάχος, τη δομή, το χάλυβα εργαλείου και τις ειδικές απαιτήσεις παραγγελίας.

Μπορούν οι λεπίδες να κατασκευαστούν από ένα υπάρχον δείγμα;

Η λεπίδα μπορεί να αξιολογηθεί και να κατασκευαστεί σύμφωνα με μια υπάρχουσα λεπίδα, σχέδιο, δείγμα ή δεδομένα μηχανής.και τα προβλήματα λειτουργίας θα πρέπει επίσης να προσδιορίζονται.

Μπορούν να προμηθευτούνται με τις λεπίδες διαχωριστικά και ελαστικοί δαχτυλίδια;

Οι διαχωρισμοί, τα δαχτυλίδια από καουτσούκ ή PU, τα πέλματα ρύθμισης και τα δαχτυλίδια απομακρύνσεως από χάλυβα μπορούν να ρυθμιστούν σύμφωνα με τις πλήρεις απαιτήσεις εργαλείων κοπής.

Πώς μπορώ να καθορίσω αν πρέπει να αθλιώσω ή να αντικαταστήσω μια λεπίδα;

Η φυσιολογική φθορά της άκρης που προκαλεί αυξανόμενα σπασμούς μπορεί να διορθωθεί με επανόρθωση, όταν το σώμα της λεπίδας παραμένει κατάλληλο για ασφαλή χρήση.η βαθιά διάτρηση απαιτεί ξεχωριστή τεχνική αξιολόγηση.

Επαναχρέωση και συντήρηση

Οι ροτατικές λεπίδες σχιστήρα από χάλυβα εργαλείων HRC 52 ̇ 55 μπορούν να αξιολογηθούν για επανακόλληση σύμφωνα με την προηγμένη φθορά και την κατάσταση του σώματος της λεπίδας.

Η επανόρθωση πρέπει να αποκαταστήσει κάτι παραπάνω από την οξύτητα της άκρης.

• Εξωτερική διάμετρος
• Δάχος
• Πλατεία
• Παράλληλος
• Συνοχή εξωτερικής διάμετρου εντός του ίδιου συνόλου λεπίδων
• Τρύπες ή σοβαρές ζημιές
• Επικάλυψη λεπίδων μετά την επανατρίβωση
• Η συμβατότητα του πλήρους συνόλου εργαλείων μετά από αλλαγές διαστάσεων

Για τις λεπίδες που χρησιμοποιούνται ως παρόμοιο σύνολο, πρέπει να αξιολογούνται από κοινού οι διαστάσεις της επανόρθωσης.
